Роботизированный окрасочный комплекс SPK GROUP для металлоконструкций

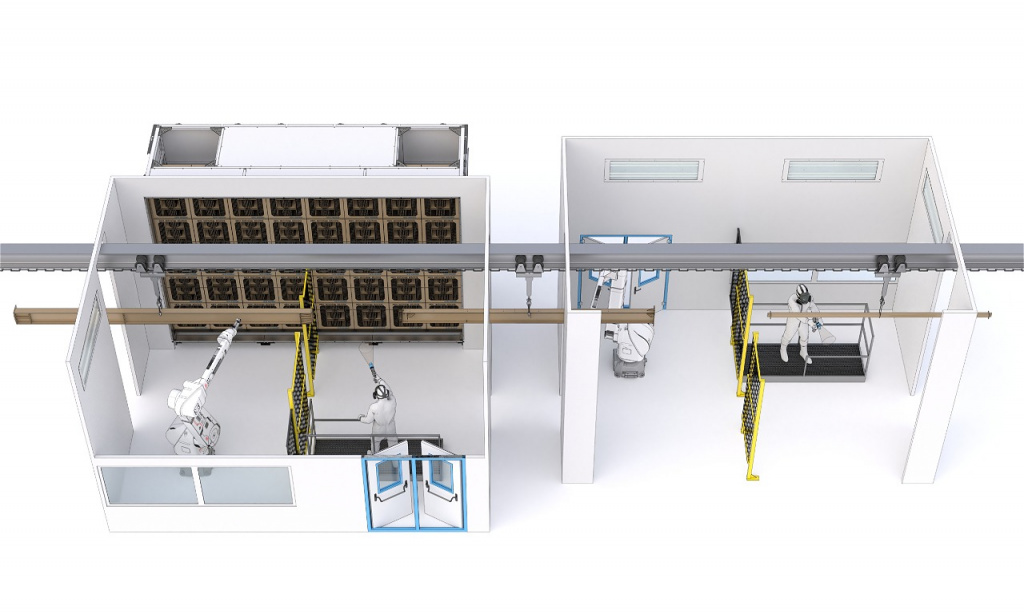

Роботизированный окрасочный комплекс SPK GROUP предназначен для автоматического нанесения жидких лакокрасочных материалов на конвейерной линии.

В состав комплекса входят:

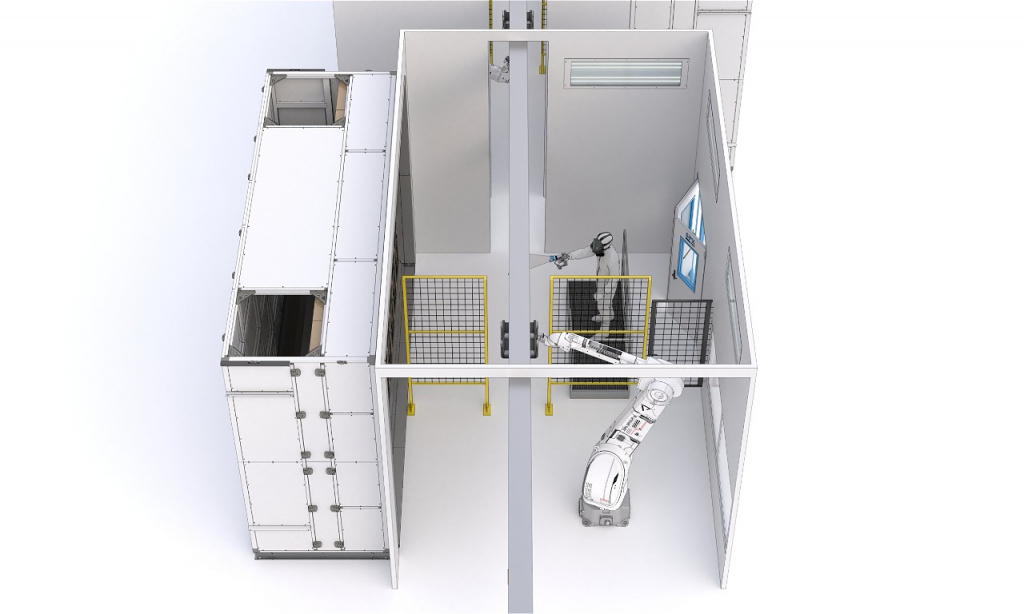

• 2 окрасочные роботизированные ячейки SPK;
• 2 комплекта оборудования для нанесения ЛКМ;
• 1 система управления роботизированным окрасочным комплексом.

Основной исполнительный механизм — промышленный окрасочный робот Fanuc P-250iB в взрывозащищённом исполнении (ATEX):

• герметизированные приводы;
• специальные закрытые кабельные вводы;
• система создания избыточного давления внутри корпуса манипулятора;
• контроллер в специализированном Ex-исполнении.

Технические характеристики робота:

• количество управляемых осей — 7 (6 осей робота + 1 ось конвейера);
• точность позиционирования — 0,2 мм;
• максимальная нагрузка на кисть — 15 кг;
• максимальная досягаемость — 2800 мм;
• вес манипулятора — 530 кг;
• расположение — напольное.

Комплект оборудования для подачи, нанесения и промывки (2 комплекта) рассчитан на работу с однокомпонентными грунт-эмалями на основе органических растворителей. Все смачиваемые части выполнены из нержавеющих сталей и химически стойких полимеров.

В состав каждого комплекта оборудования для нанесения ЛКМ входят:

• автоматический краскораспылитель комбинированного распыления Graco с манифолдом;
• комплект для пусконаладки (сменные сопла);
• регулятор давления ЛКМ высокого давления с пневматическим управлением Graco;
• система трубопроводов подачи ЛКМ (нержавеющая сталь + гибкие рукава высокого давления);
• система сбора отходов ЛКМ/растворителя при промывке;
• гидравлическое и пневматическое оборудование;
• контрольно-измерительная аппаратура.

Комплекс обеспечивает стабильное качество покрытия, снижение расхода ЛКМ, высокую повторяемость циклов и возможность интеграции в автоматизированные производственные линии.
