Роботизированная линия окраски SPK для металлоконструкций

Назначение и ключевые особенности

Роботизированная линия окраски SPK предназначена для нанесения однокомпонентных (1К) воднодисперсионных лакокрасочных материалов на боковые поверхности (торцы) сформированных пачек плит ОСП.

Конструкция линии поддерживает два режима работы:

• Автоматический режим: напыление ЛКМ с использованием взрывобезопасного промышленного робота.

• Ручной режим: нанесение ЛКМ маляром при помощи ручной окрасочной системы.

Камера имеет проходную обитаемую односекционную конструкцию и устанавливается на ровный бетонный пол. Конструкция рассчитана на эксплуатацию в условиях сухого цеха с повышенной концентрацией древесной пыли в диапазоне температур от -10 °C до +30 °C (климатическое исполнение УХЛ4). Сушка изделий внутри камеры не предусмотрена.

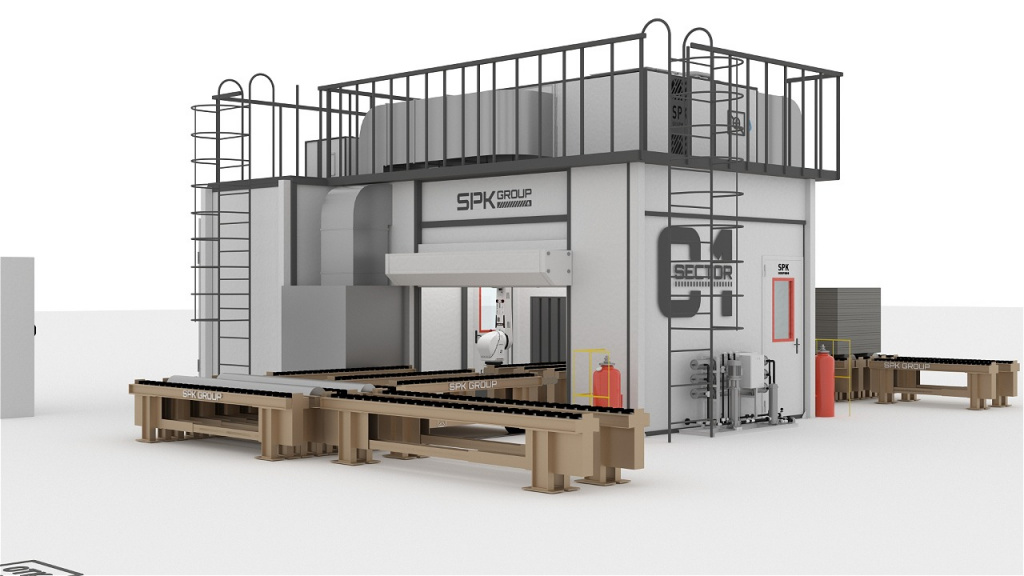

Состав и архитектура комплекса

• Окрасочная камера SPK-SB-4.5.2 в комплекте с изолированным технологическим помещением для оборудования.

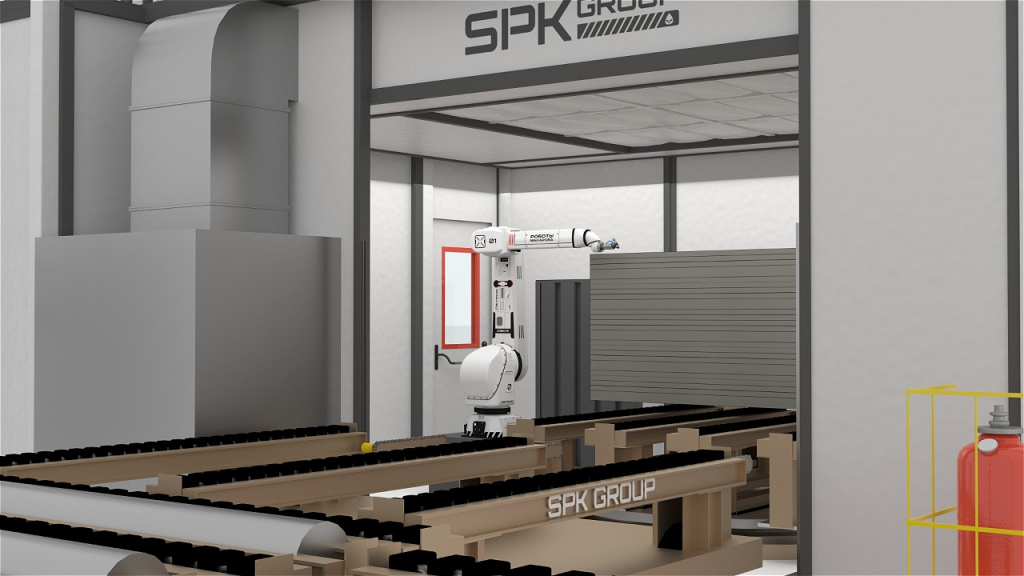

• Роботизированная окрасочная ячейка SPK RC на базе взрывобезопасного робота Qjar.

• Окрасочный комплекс Graco (подготовка, подача и нанесение ЛКМ под высоким давлением) для автоматического и ручного режимов.

• Цепной напольный конвейер со встроенным поворотным механизмом для транспортировки и позиционирования пачек.

• АСУ ТП: единая автоматизированная система управления технологическим оборудованием.

• Вентиляционная эстакада: металлоконструкция для размещения вентиляционного оборудования на крыше камеры.

Вентиляция и фильтрация

В рабочей зоне камеры формируется равномерный поток очищенного и подогретого воздуха с диагональным направлением по длине помещения. Очистка отходящего воздуха от окрасочного тумана осуществляется сухим способом (сухая фильтрация). Это обеспечивает качественное нанесение ЛКМ без необходимости строительства дополнительных очистных сооружений.
